はじめに†

（製作してから既に１年以上経っていますが・・・やっと製作記事を書くに至りました・・・）

きっかけは、「エレキジャック」No.18の特設記事「ヘッドホンアンプＹＡＨＡの魅力」です。
真空管は高電圧で駆動するもの・・・と思いこんでいたので、
電池駆動で高圧を作ってえとせとらと思いきや、なんと直流12V一発で運転できるとは・・・

今回は、この記事を参考にしつつ、互換部品を活用して自分流に作り直してみました。

↑

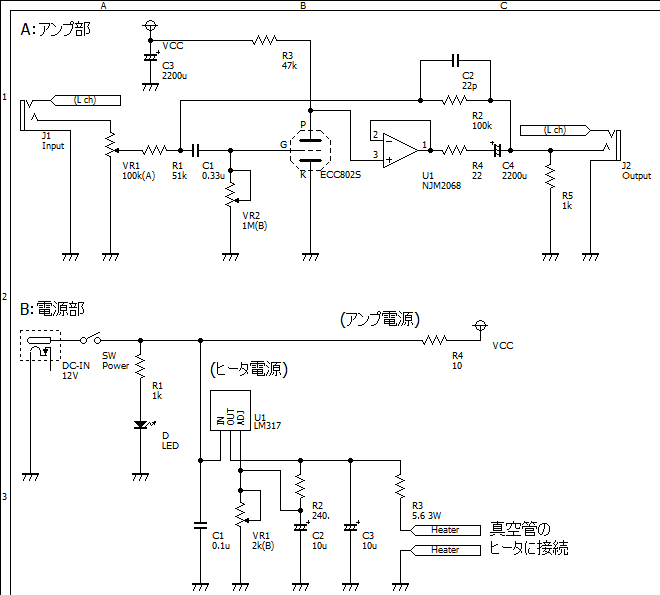

回路図†

アンプ部は、L ch側も忘れずに作ってください。

基本的には記事通りの回路ですが、入手性や趣向により部品を少し変えています。

部品名	元	変更後	補足説明
真空管	6N23P	ECC802S	これしか手に入らなかった・・・ 12AU7互換です
ＯＰアンプ	NJM4560	NJM2068	自分の趣味です^^
電解コンデンサ	東信工業オーディオ用	ニチコン HN(超低インピーダンス)	たまたま購入できた・・・

入力側のコンデンサは、フィルムコンデンサを使用しています。マイラコンデンサでもＯＫです。
（セラミックコンデンサはオーディオの信号ラインには適さないと言われます）

入力ゲイン調整用のVR1には、Ａカーブタイプのボリュームを使用してください。
今回はＬＲの音量を連動させるため、二連ボリュームを採用しましたが、バランス調整も併せて行いたい場合は、単独のボリュームを選んでください。

DC12V電源は、スイッチング電源式のＡＣアダプタを使用しています。
よほど音にこだわるのであれば、三端子レギュレータなどで安定化電源を自作してください。

↑

実装†

↑

アンプ部†

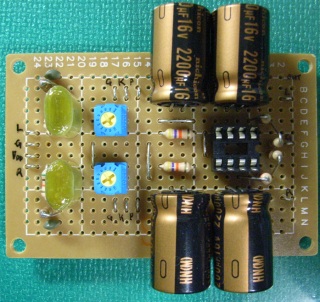

	左が入力側、右側が出力側です。ケース組み込み後の高さ制約があるため、コンデンサは寝かせています

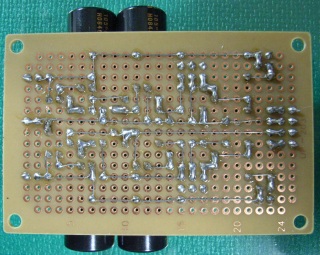

	特にコメントはありません。いつも通りです。

↑

電源部†

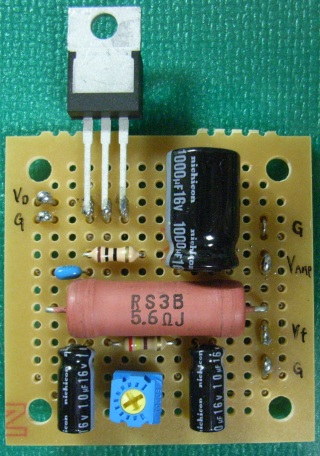

	三端子レギュレータは仮付け状態です。コンデンサはオーディオ用は使っていません。電流制限用の巻線抵抗が中央に鎮座しています。真空管のヒータを接続し通電すると、ほんのりと暖かくなります

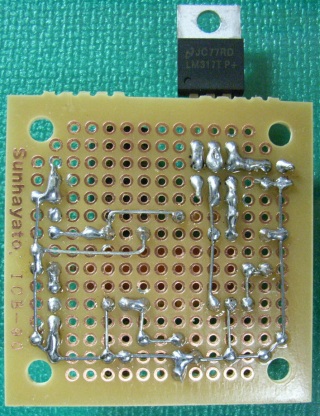

	特にコメントはありません。いつも通りです。

↑

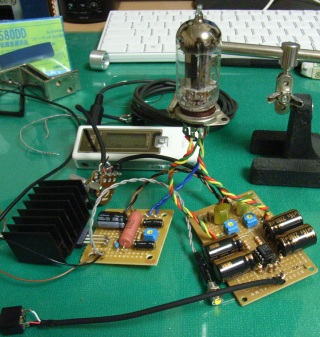

動作テスト†

各々の基板と、スイッチ、ＬＥＤ、放熱器、そして真空管ソケットを配線します。

↑

真空管の配線について†

真空管を使った回路の配線では、配線に使う色のルールがあるようです。下記の表を参考にしてください。

端子名	配線色
プレート	赤
グリッド	黄
カソード	緑
ヒータ	青

↑

調整のポイント†

↑

電源部†

真空管をソケットに差し込まない状態で、DC12Ｖを給電します。
電源部のヒータ電源出力にテスターを当てて、出力端子間電圧が6.3Vになるように、VR1を調整します。

↑

アンプ部†

一旦電源を切り、真空管をソケットに差し込みます。
電源を入れると、１分くらいで真空管の動作が安定します。ECC802Sは、ぱっと見ヒータが赤々と光ることはありません。さらにほとんど発熱がありません。電源部の5.6Ω3W抵抗が少し暖かくなる程度ですので、そちらをさわって通電を確認します。

適当な壊しても良い音楽プレーヤを入力側に接続、適当な壊しても良いヘッドホンを出力側に接続します。
（ヘッドホンは、耳に入れない方がよいと思います。急に大音量で再生したら大変ですので・・・）
VR1を抵抗値最小（一番音量が大きくなる位置）にしてからプレーヤを再生します。

VR2を抵抗値最大の方向に回していくと、全く音が聞こえない状態から急にひずんだ音→ひずみのない綺麗な音が再生されます。
ほぼ1MΩ付近に、最良のポイントが一瞬だけありますので、適当に回しながら探してください。
最良のポイントでも、わずかに音量の大小が変わります。
左右の音量バランスは、ここでの微調整が関わってきますので、ヘッドホンを両耳で聞けるようVR1を調整し、音楽を聴きながらVR2で左右のバランスを微調整してください。

↑

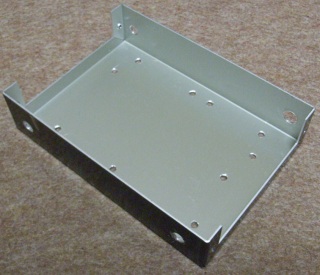

ケース加工†

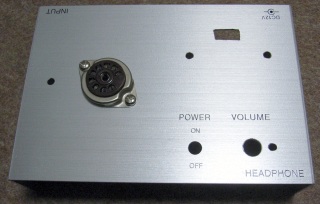

ケースは、タカチの「YM-130」を使用しています。

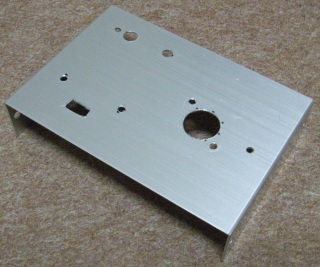

	真空管ソケットの穴はテーパーリーマ、三端子レギュレータの穴はヤスリで四角く整えました。放熱フィンはそのままでは取り付けできないので、ねじ穴をタップで加工しました。サンハヤトのレタリングで文字を書き込み透明ラッカーで固定します。

↑

その他†

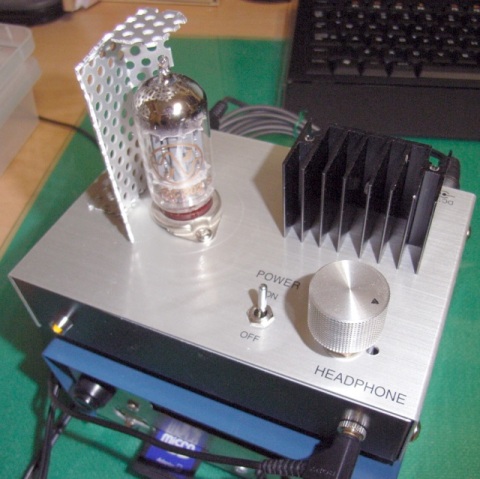

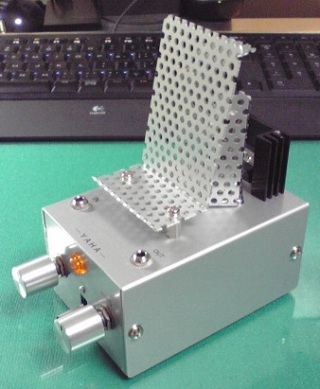

真空管の保護のため、チューブプロテクタを作ります。（これに影響され、真似してみましたｗ）
アルミ製のパンチングメタルを使用します。
曲げ加工では、エンジニアのポケットベンダーを使用しています。

↑

所感†

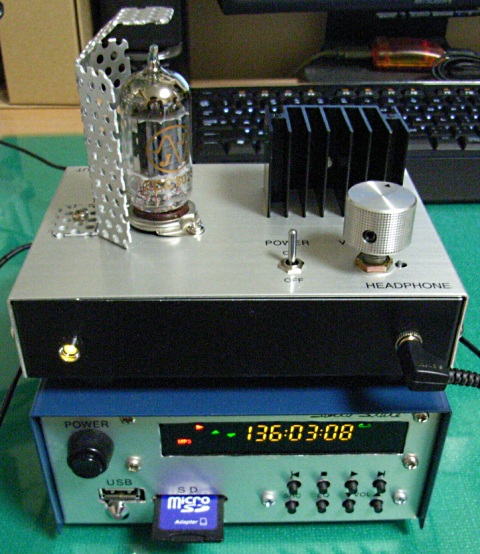

10年秋に製作し、既に１年以上使用していますが、特に問題なく動作しています。
オペアンプはNJM4580を使用していましたが、好みの関係で後に NJM2068 に交換しています。

先に書いたように、ECC802Sは発熱も光も少なく”自己主張”があまりない印象ですが、長く使ってると光も熱も飽きてきますのでｗ、
長く使うYAHAアンプにはうってつけかと思います。

（11年秋に作った2号機は6N2という互換の真空管を使ってますが、こちらは光るし熱いしで最近は使ってなかったり・・・）

↑

参考資料†

↑

おまけ†

11年秋に作った2号機です。
携帯オーディオプレーヤとの組み合わせを意識し、正面上側にプレーヤスタンドを設けています。
真空管は、6N2を使用しています。
